Vakuumsystem
Vakuumerzeuger
Entscheidend für die Wahl des Vakuumerzeugers ist die Vakuummenge, der Vakuumpegel und die mögliche Energieversorgung mit Strom oder Druckluft vor Ort. Bei der pneumatischen Vakuumerzeugung mit einem Ejektor wird das Vakuum mit Druckluft erzeugt. Eine Stromversorgung ist nicht notwendig. Vakuumgebläse liefern einen großen Volumenstrom bei geringem Endvakuum. Drehschieberpumpen erzeugen ein hohes Endvakuum bei geringem Volumenstrom. Die Erzeugung von Vakuum gliedert sich hauptsächlich in die Bereiche. Genaue Beschreibungen zu den Vakuumerzeugern und ihrer Funktionsweise finden Sie hier.
Kriterien für die Auswahl des Vakuumerzeugers
Bei glatten, dichten Materialien empfiehlt sich der Einsatz einer Drehschieberpumpe oder eines Ejektors. Für poröse oder große Luftmengen sollte ein Vakuumgebläse eingesetzt werden. Durch die Verwendung eines Vakuumspeichers lässt sich der Vakuumerzeuger kleiner dimensionieren.

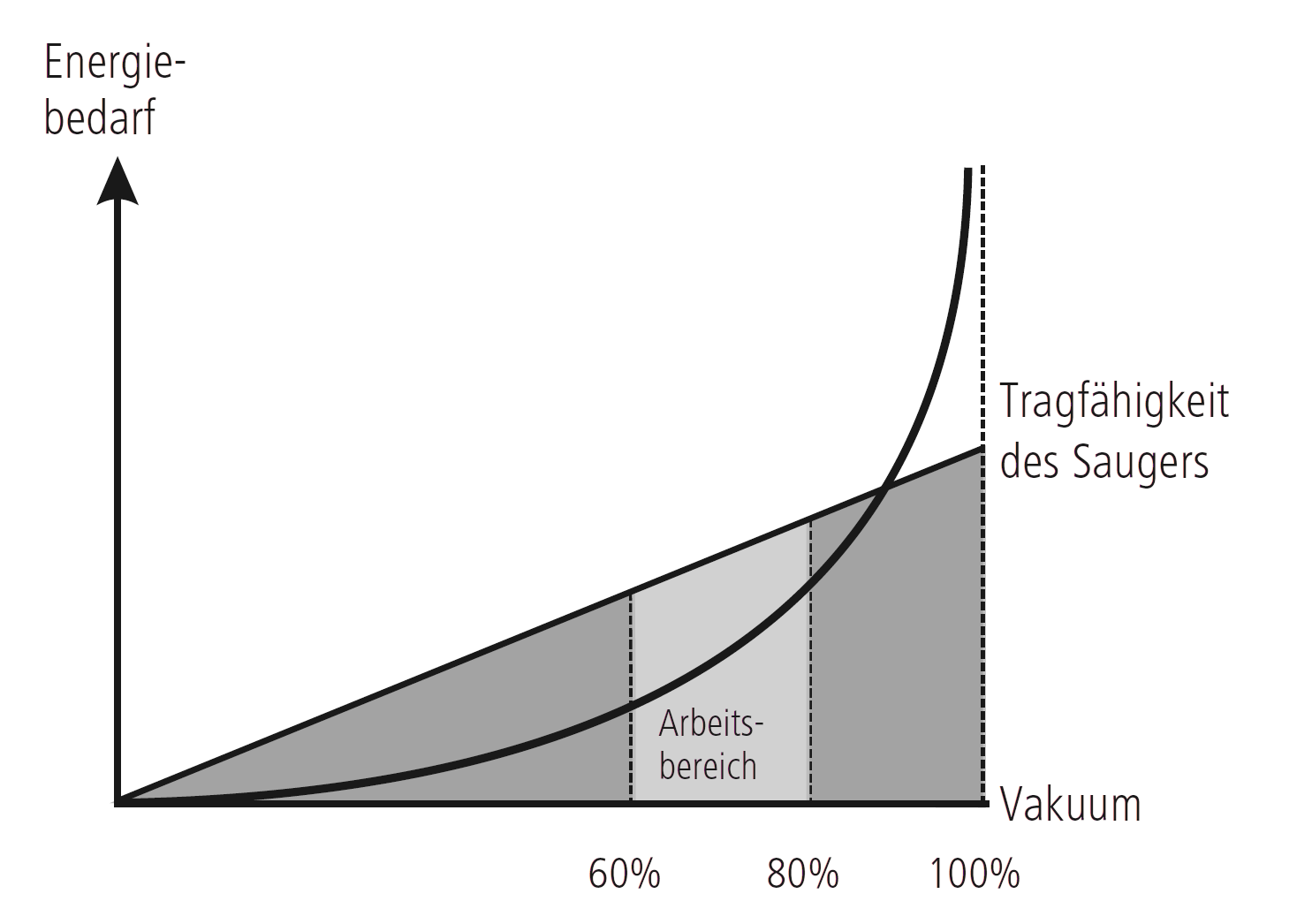

Zwischen 60 % und 80 % ist das Verhältnis zwischen Energieverbrauch und Tragfähigkeit am besten. Um die Tragfähigkeit zu erhöhen, sollte, wenn möglich die Saugfläche vergrößert werden (z.B. durch die Wahl einer größeren Saugplatte).
Vakuumspeicher
Vakuumspeicher sind Sicherheitseinrichtungen für einen plötzlichen Stromausfall, damit die Last nicht sofort abfällt, sondern noch einige Zeit angesaugt bleibt. Für die Auslegung des Vakuumspeichers ist das Verhältnis zwischen Speichervolumen und Restvolumen (Innenvolumen der Sauger, Schlauchvolumen und Verrohrung) ausschlaggebend. Der Speicher muss zum einen beim Ansaugen das Vakuum für die Sauger liefern und zum anderen bei Ausfall des Vakuumerzeugers das Vakuum aufrechterhalten.

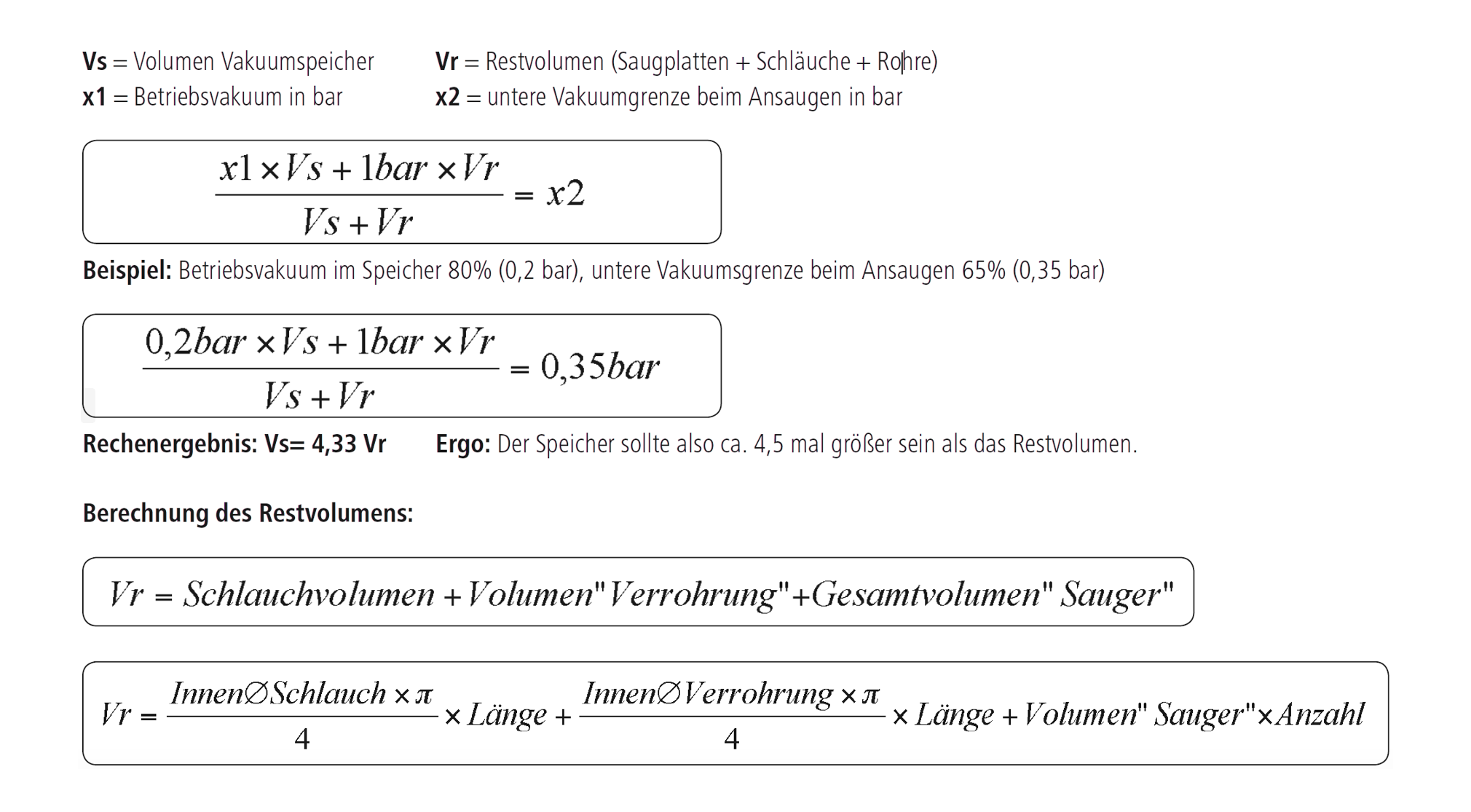

Berechnung des notwendigen Speichervolumens

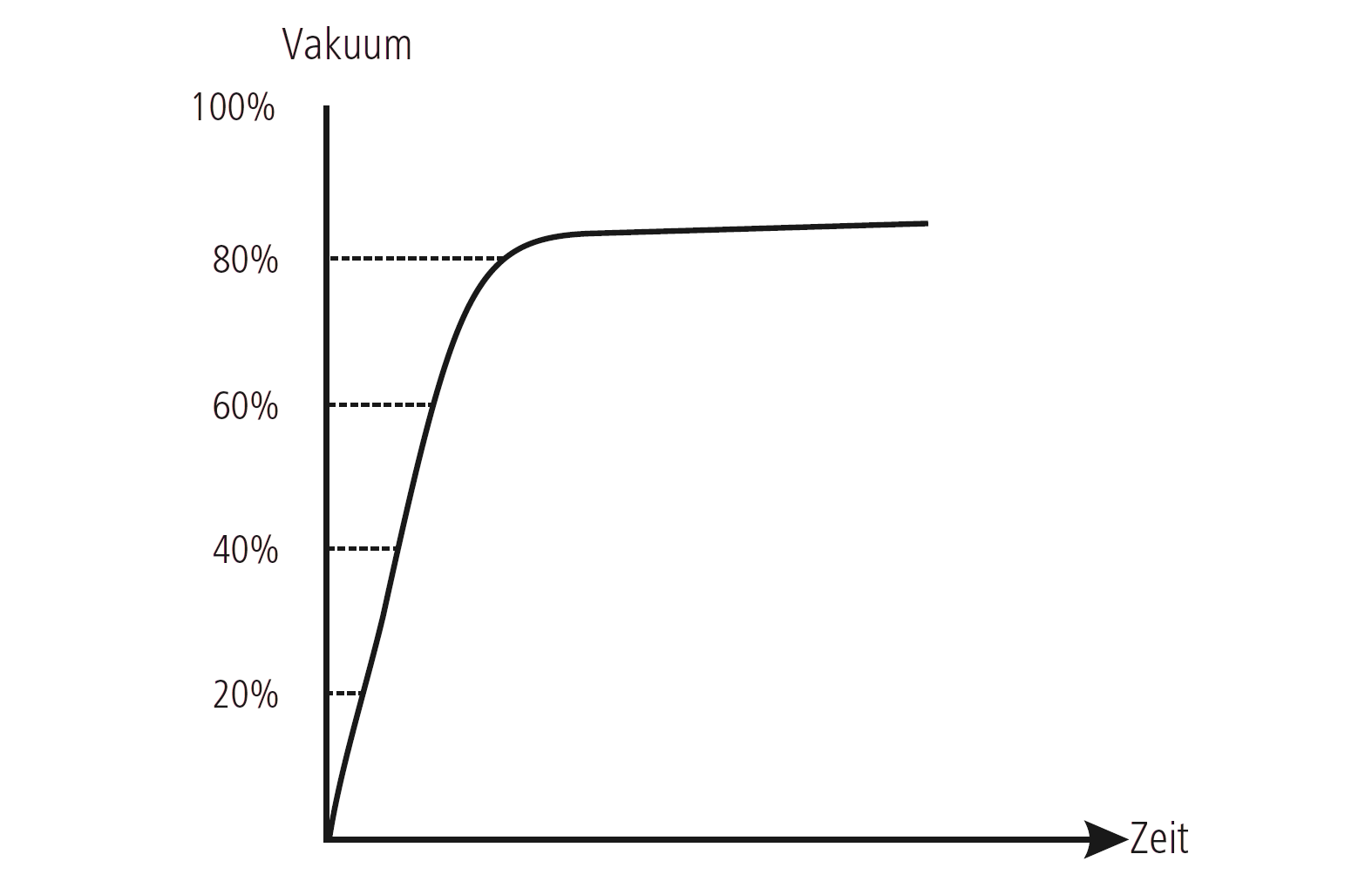

Evakuierungszeit für einen Speicher
Die benötigte Zeit, um einen Speicher zu evakuieren, nimmt kurz vor Erreichen des Endvakuums sehr stark zu.
